Farbglasfilter
FARBGLASFILTER
Erklärung der Glaseigenschaften (Glossar für Farbgläser)
| Farbangabe | CIE-Äquivalente wurden in Übereinstimmung mit dem japanischen Industriestandard JIS Z 8701, „Spezifizierung von Farben gemäß dem Standard-Farbmetriksystem CIE 1931 und dem ergänzenden Standard-Farbmetriksystem CIE 1964“, sowie JIS Z 8722 „Messverfahren für die Farbe von reflektierenden oder durchleitenden Gegenständen“ bestimmt. Auf dieser Homepage wurden die Werte x und y für Standardlichtquellen A verwendet. Bitte fragen Sie unsere Verkaufsabteilung nach anderen Werten wie Y für die Leuchtmittel A, Y, x und y für die Leuchtmittel C und D65. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stärke | Die Transmission eines gefärbten Glases variiert mit seiner Stärke. Die Veränderung der Transmission in Abhängigkeit von der Veränderung der Stärke kann mit der von uns bereitgestellten Tranmissions-Simulationssoftware berechnet werden. Die Transmissionsspezifikationen des jeweiligen Glasprodukts sind die Transmissionswerte des Glasprodukts bei seiner Standardstärke. | ||||||||||||||
| Reflexions- Index | Die aufgeführten Brechungsindexe sind für die Standard-Spektrallinien der d-Linie (587,6 nm) angegeben. Fragen Sie unsere Verkaufsabteilung nach weiteren Glasdaten. | ||||||||||||||
| Chemische Eigenschaften | Manchmal können auf der Glasoberfläche im Polier- oder Beschichtungsprozess oder während der Lagerung eine Verdunkelung und Verfärbung beobachtet werden. Die Beständigkeit von Gläsern gegenüber diesen Oberflächenphänomenen wird in Bezug auf die Wasserbeständigkeit für die Verdunkelung und die Säurebeständigkeit für die Verfärbung ausgedrückt. | ||||||||||||||
| Trübung | Poliertes Glas, das hoher Feuchtigkeit oder Temperaturschwankungen ausgesetzt ist, kann schwitzen. Wasserdampf kann kondensieren und Tröpfchen auf der Glasoberfläche bilden. Einige der Glasbestandteile, die sich in den Tröpfchen lösen, können wiederum die Glasoberfläche angreifen und mit gasförmigen Stoffen in der Luft reagieren, wie z. B. CO2. Reaktionsprodukte bilden sich als weiße Flecken oder trüber Film aus, wenn die Glasoberfläche trocknet. Dieses Phänomen wird als Verdunkelung bezeichnet. Der Schwierigkeitsgrad des auftretenden weißen Belags wird mit der Wasserwiderstands-Kraftmethode* (DW) bestimmt. | ||||||||||||||
| Verfärbung | Die Oberfläche eines polierten optischen Glasprodukts wird durch Wasser oder Säure beschädigt, und das reflektierte Licht von Interferenzfarben kann manchmal auf der Oberfläche beobachtet werden. Dieses Phänomen wird als Verfärbung bezeichnet. Wasser- oder Säurekontakt verursacht eine chemische Reaktion, die in einem Ionenaustausch zwischen Kationen im Glas und Hydroniumionen im Wasser besteht, was zu einer siliziumdioxidreichen Oberflächenschicht führt, die eine Interferenzfarbe auf der Schicht verursacht. Der Schwierigkeitsgrad des auftretenden blauen Belags wird mit der Säurewiderstands-Kraftmethode* (DA) bestimmt. | ||||||||||||||
| DW (Wasserbeständigkeit) | Glas wird pulverisiert und gesiebt, so dass Partikel der Größen 420 - 590 µm übrig bleiben. Das pulverisierte Glas, gewogen nach seinem spezifisches Gewicht, wird in einen Platinnetzkorb gegeben und in 80 ml reinem Wasser (pH 6,5-7,5) getränkt, das in einem Quarzglaskolben enthalten ist. Das Glas wird dann für 60 Minuten gekocht und nach dem Prozentsatz des Gewichtsverlusts klassifiziert.
| ||||||||||||||
| DA (Säurebeständigkeit) |
Glas wird pulverisiert und gesiebt, so dass Partikel der Größen 420 - 590 µm übrig bleiben. Das pulverisierte Glas, gewogen nach seinem spezifischen Gewicht, wird in einen Platinnetzkorb gegeben und in 80 ml 0,01 N Salpetersäure getränkt, die in einem Quarzglaskolben enthalten ist. Das Glas wird dann für 60 Minuten gekocht und nach dem Prozentsatz des Gewichtsverlusts klassifiziert.
| ||||||||||||||
| Thermische Eigenschaften | Die thermischen Eigenschaften von Farbfilterglas sind wichtig für das Tempern und die thermische Bearbeitung. Es werden drei thermische Eigenschaften angegeben, nämlich die Transformationstemperatur (Tg), die Durchhangtemperatur (Ts) und der mittlere Wärmeausdehnungskoeffizient (α). | ||||||||||||||

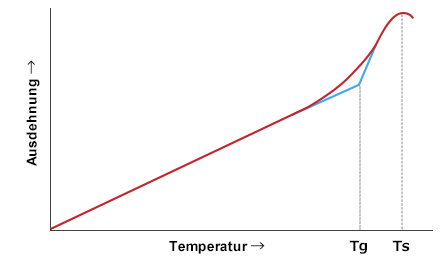

| Tg (Transformationstemperatur) | Wie in der Abbildung dargestellt, wird die Transformationstemperatur durch den Schnittpunkt der beiden Tangenten der Hoch- und Tieftemperaturbereiche der Wärmeausdehnungskurve bestimmt. Auf dieser Website werden Temperaturen in Schritten von 5 Grad dargestellt. | ||||||||||||||
| Ts (Durchhangtemperatur) | Wie in der Abbildung dargestellt, ist die Durchhangtemperatur als die Temperatur definiert, bei der die Wärmeausdehnungskurve zu sinken beginnt.  | ||||||||||||||
| a (Koeffizient der linearen thermischen Ausdehnung) | Die mittleren linearen Wärmeausdehnungskoeffizienten werden in den beiden Temperaturbereichen von -30 °C bis +70 °C und +100 °C bis +300 °C gemessen und in Einheiten von -7 Grad-1 angegeben. α = ΔL / (L × ΔT) | ||||||||||||||
| Mechanische Eigenschaften | Die Knoop-Härte und der Abrieb werden als mechanische Eigenschaften gezeigt, die bei der Kaltbearbeitung erforderlich sind. | ||||||||||||||

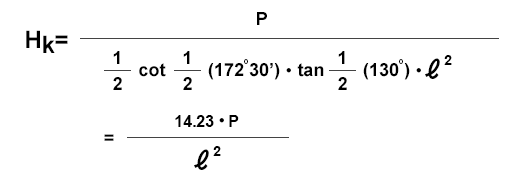

| Hk (Knoop-Härte) | Der Wert wird nach der folgenden Formel berechnet, nachdem das oberflächengeschliffene Glas mit einem viereckigen Vierkantpyramiden-Eindringkörper aus Diamant, dessen Winkel zwischen gegenüberliegenden Kanten zwischen 172 ° 30 ´ und 130 ° liegt, mit einer Last von 0,1 kg für 15 Sekunden eingedrückt wird. Auf dieser Website werden die Werte in Schritten von 10 dargestellt.  | ||||||||||||||
| FA (Abriebfaktor) | Der Abriebfaktor ist ein relatives Maß für das Läppen. Eine Glasprobe mit einer Fläche von 9 cm2 wird in 80 mm Abstand von der Mitte einer kreisrunden Gusseisenplatte angeordnet. Die Platte wird dann horizontal mit 60 U/min gedreht und ein Läppgewicht von 1 kgf wird vertikal auf die Probe gelegt. Das Läppen wird 5 Minuten lang fortgesetzt, wobei eine kontinuierliche Versorgung mit einer Läpppaste aus 10 g Aluminiumoxid (Korngröße 20 µm) in 20 ml Wasser sichergestellt wird. Der Gewichtsverlust der Probe wird dann gemessen und mit dem Standardreferenzmaterial (BSC7) verglichen, das durch die japanische Industrienorm für optisches Glas vorgegeben ist. Die Abriebfaktor wird mit der folgenden Formel bestimmt.  Auf dieser Website werden die Werte in Schritten von 10 dargestellt. | ||||||||||||||
| Relative Dichte | Das spezifische Gewicht von Glas ist relativ zur Dichte von reinem Wasser bei 4 °C definiert. |
